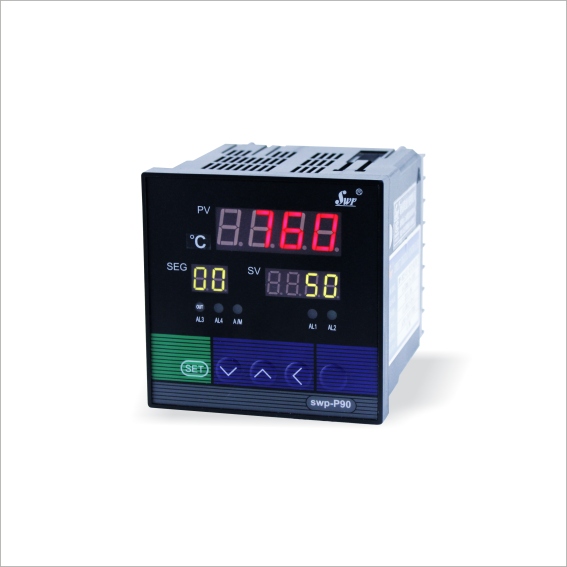

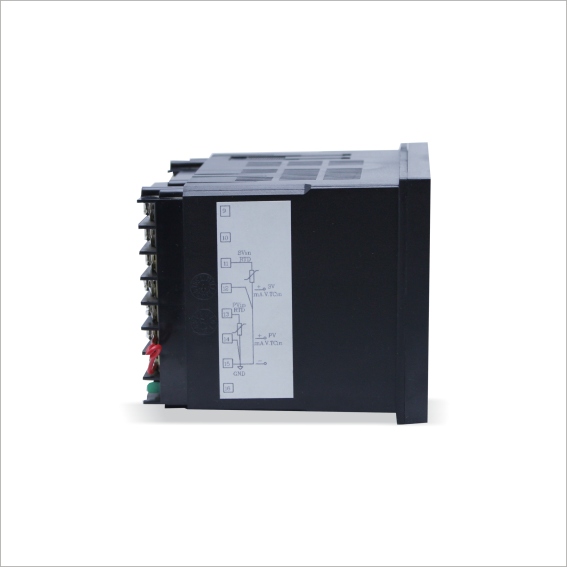

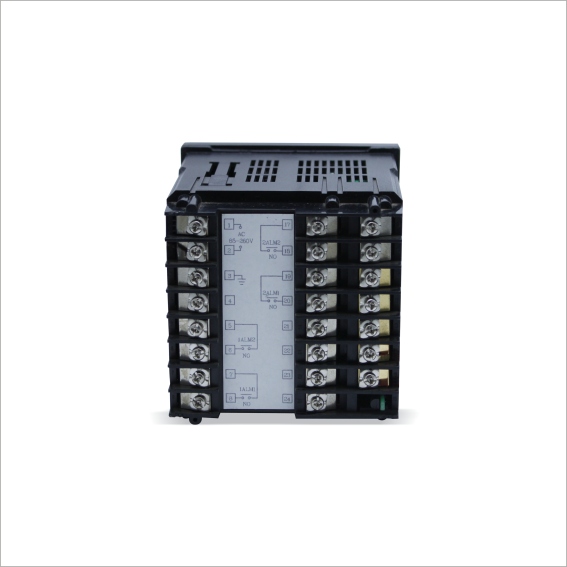

SWP-LED32段雙區PID可編程序控制儀適用于需要進行高精度多段曲線程序升/降溫控制的系統，可根據生產過程的要求，按照一定的曲線進行控制。
技術參數
規 格 | 說 明 | |
使用 環境 | 環境溫度 | 0~50℃ |
相對濕度 | ≤85RH 避免強腐蝕氣體 | |
供電電壓 | 常規型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源 | |
功耗 | ≤6W | |
輸入 信號 | 模擬量 | 熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等 |
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等 | ||
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω | ||
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ | ||
開關量 | 脈沖信號：波形——矩形、正弦或三角波 輻度——大于4V（或根據用戶要求任定） 范圍——0~10KHz（或根據用戶要求任定） | |
接點信號：電接點輸入信號 | ||
輸出 信號 | 模擬量輸出 | DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω） DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ） |
開關量輸出 | 繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載） 可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V 固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調） 雙向可控硅輸出-SOT可控硅輸出，5A/400V | |
通訊輸出 | 接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 儀表內部自由設定 | |
饋電輸出 | DC 24V 負載≤30mA | |
測量精度 | ±0.2%FS±1字或±0.5%FS±1字 | |
分辨率 | ±1字 | |
測量范圍 | -1999~9999字 | |
顯示方式 | -1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示 | |
方式 | 控制/報警方式為帶回差上限或下限報警(用戶可自由設定) | |
控制精度 | ±1字 | |
溫度補償 | 0~50℃數字式溫度自動補償 | |
打印控制 | 可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C | |
打印精度 | 同儀表精度 | |
參數設定 | 面板輕觸式按鍵設定 、參數設定值斷電后長久保存、參數設定值密碼鎖定 | |
保護方式 | 輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、 電源欠壓自動復位、工作異常自動復位（Watch Dog） | |
★特殊技術參數
規格 | 說 明 |
控制輸出方式 | PWM輸出，可控硅觸發輸出，固態繼電器觸發輸出，電壓/電流輸出，繼電器正反轉輸出 |
設定/顯示精度 | ±0.5% FS±1 位數max.設定值與顯示值匹配,無相對誤差 |
比例范圍 | 0.0%-100.0%(單位:0.1%) |
積分(復位)時間 | 0-9,999s(單位:1s) |
微分(比率)時間 | 0-9,999s(單位:1s) |
控制周期 | 1-250s(單位:1s) |
采樣周期 | 0.5s |
★產品選型
型 號 | 代 碼 | 說 明 | |||||||||||
SWP- | □ | □ | □□ | -□ | □ | □ | -□□ | -□ | □ | -□ | -□ | -□ | |
特征 | P | 32段PID可編程序控制儀 | |||||||||||
外形尺寸 | 8 9 | 160×80mm（橫）, 80×160mm（豎） 96×96 | |||||||||||
控制作用 | 05 | 可編程序控制 | |||||||||||
通訊方式 | □ | 參見 “通訊方式” | |||||||||||
控制輸出 | □ | 參見 “控制輸出方式” | |||||||||||
變送輸出 | □ | 參見 “變送輸出方式” | |||||||||||
輸入類型 | □□ | 參見 “輸入類型” | |||||||||||
第一報警方式 | □ | 參見 “報警方式” | |||||||||||
第二報警方式 | □ | 參見 “報警方式” | |||||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||||
供電方式 | W T | DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電源, 可省略) | |||||||||||
外形特征 | S | 豎式顯示儀表*1 橫式顯示儀表（可省略）*1 | |||||||||||
注：特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。
★通訊方式：
代 碼 | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊規格 |
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★變送輸出方式：
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊規格 |
★ 輸入類型：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA開方 | -1999~9999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999 d | 20 | 0~10mA開方 | -1999~9999 d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999 d | 21 | 1~5V開方 | -1999~9999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999 d | 22 | 0~5V開方 | -1999~99999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999 d | 23 | 全可切換輸入 | |
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999 d |
★ 注：切換輸入只需設定儀表二級參數，即可切換輸入多種分度號。
★ 報警方式：
代 碼 | N | H | L | G | A | D | E |
報警方式 | 無報警 （可省略） | 上限報警 | 下限報警 | 偏差內報警 | 偏差外報警 | LBA報警 | 結束報警 |
★第一報警輸出只能選擇N、H或L報警輸出。

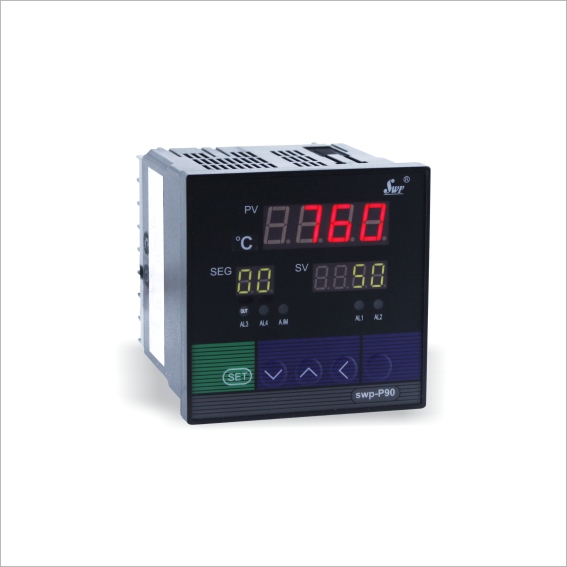

★注1：儀表顯示方式為PV、SV、SEG三LED顯示。
